Преобразователь аналоговых сигналов ПАС-01-RS (модуль ввода-вывода) с выходом RS485 Modbus

 Преобразователь аналоговых сигналов ПАС-01-RS предназначен для преобразования сигналов, поступающих с первичных преобразователей в цифровой сигнал. Прибор применяется в качестве подчиненного устройства (Slave) в промышленных сетях с протоколом Modbus.
ПАС-01-RS имеет один универсальный вход для подключения термопреобразователей и датчиков с унифицированным выходным сигналом тока или напряжения.
 Модуль ввода-вывода поставляется совместно с программой-конфигуратором ПАС-ДВТ, при помощи которой можно не только настраивать тип входа, производить юстировку, вводить цифровую фильтрацию, задавать масштабные коэффициенты и границы измеряемых параметров, но также регистрировать данные измерений с представлением информации в виде таблицы и графика. Программа-конфигуратор ПАС-ДВТ постоянно совершенствуется и распространяется бесплатно.

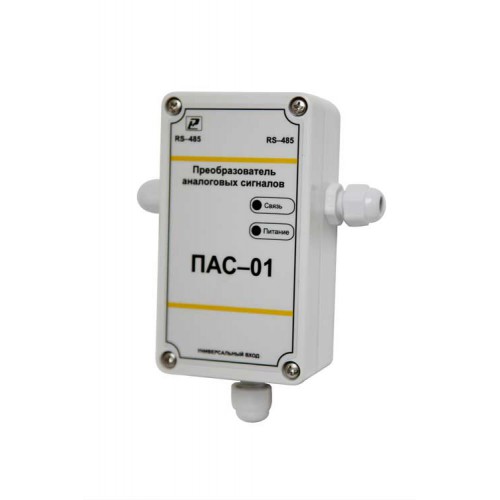

Модуль ввода-вывода ПАС-01-RS-Н имеет герметичный корпус и три гермоввода для подключения прибора в разрыв сети RS485 и для подключения к нему датчика. ПАС-01-Н может устанавливаться непосредственно около датчика для подключения его к общей сети сбора данных.
 Преобразователь аналоговых сигналов ПАС–01-RS предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства.

 Технические характеристики

Параметр
Габаритные размеры (Д × Ш × В, мм) и степень защиты	90 × 55 ×25; IP44
Тип корпуса	настенное крепление, герметичный
Диапазон напряжения питания	от 9 до 30 В постоянного тока
Номинальное напряжение питания	24 В
Количество измерительных каналов	1
Погрешность преобразования: для термопреобразователей сопротивления для преобразователей термоэлектрических для сигналов тока и напряжения	не более ± 0,25% не более ±0,5°C не более ±0,25%
Период опроса датчика	от 0,3 до 30,0 сек (задаётся пользователем)
Протокол связи, используемый для передачи информации о результатах измерения	Modbus, класс реализации – BASIC
Скорость обмена	до 115 200 бит/с (задаётся пользователем)
Время преобразования аналогового цифрового преобразователя (АЦП)	не более 0,3 сек
Цифровая фильтрация измеряемых параметров: постоянная времени полоса фильтра	0...10 0...999,9
Потребляемая мощность	не более 2 ВА
Средняя наработка на отказ	не менее 30 000 ч
Масса, кг	не более 0,16



 Программа «Конфигуратор» включает в себя модуль OPC-сервера. Она обеспечивает задание следующих сетевых параметров преобразования:
1) Сетевой адрес – 1...247.
2) Скорость обмена до 115 200 бит/с.
3) Наличие/отсутствие бита чётности.
4) Проверку на чётность/нечётность.
5) Режим интерфейса RTU/ASCI.
6) Параметры цифровой фильтрации.
7) Период опроса датчика.
8) Тип датчика.
9) Нижнюю/верхнюю границу измеряемого параметра.
10) Сдвиг нуля и изменение наклона измерительной характеристики.

 Тип выхода (задаётся в программе «Конфигуратор»)

Наименование датчика и НСХ	Диапазон измерения, °C	Разрешающая способность
Термометры сопротивления по ГОСТ Р 8.625-2006
ТСМ.50М	-180...+200	0,1°C
ТСМ.100М	-180...+200
ТСП.50П	-20...+850
ТСП.100П	-200...+850
ТСП.Pt100	-200...+850
ТСП.Pt1000	-200...+850
Преобразователи термоэлектрические по ГОСТ Р 8.585-2001
ТХК(L)	-200...+850	0,1°C
ТХА(K)	-200...+1300
ТПП(S)	-50...+1700
ТПП(R)	-50...+1700
Сигналы тока и напряжения
0...5 мА; 0...20 мА; 4...20 мА; -50...+50 мВ; 0...1 В	0...100%	0,1%



Руководство по эксплуатации преобразователей аналоговых сигналов ПАС-01 (PDF, 1,98 МБ)
