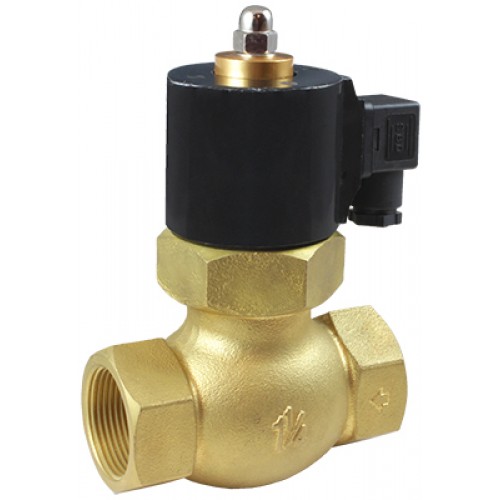

Клапан электромагнитный AR-2L для пара, нормально закрытый

 Электромагнитные (соленоидные, отсечные) клапаны предназначены для работы в качестве запорного двухпозиционного устройства дистанционного управления потоком среды на трубопроводе. Непрерывный режим работы, управление клапаном осуществляется при подаче напряжения на клеммы катушки.

 Клапан AR-2L поршневой, непрямого действия, предназначен для повышенных температур, до +180°С.

 Технические характеристики

• Тип клапана: нормально-закрытый (Н.З.), непрямого действия (пилотный)
• Материал уплотнения поршня: PTFE (рабочая среда: горячая и холодная вода, пар, пароводяная смесь, воздух, масла, нефтепродукты, этиленгликоль, кетон, спирты и др.)
• Материал корпуса клапана: латунь
• Материал поршня (штока): коррозиционностойкая латунь
• Материал плунжера, пружины: нержавеющая сталь
• Материал катушки: электротехническая медь
• Температурный режим работы клапана: -20… +180°С
• Температура окружающей среды: до +60°С
• Рабочее давление (Ру): 0,03...1,6 МПа
• Тип катушки: AS03, Y42H, SB298
• Питание катушки: ~220В или =24В
• Мощность: AS03 – 28 ВА (АС), 38 Вт (DC); Y42H – 35 ВА (АС), 30 Вт (DC); SB298 – 40 ВА (АС), 40 Вт (DC)
• Электрическое присоединение: кабельный вывод 28 см, либо DIN 43650A
• Класс защиты: IP65
• Условный проход (Ду), мм: 15, 20, 25, 32, 40, 50
• Резьба присоединительная, соответственно Ду: G 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"

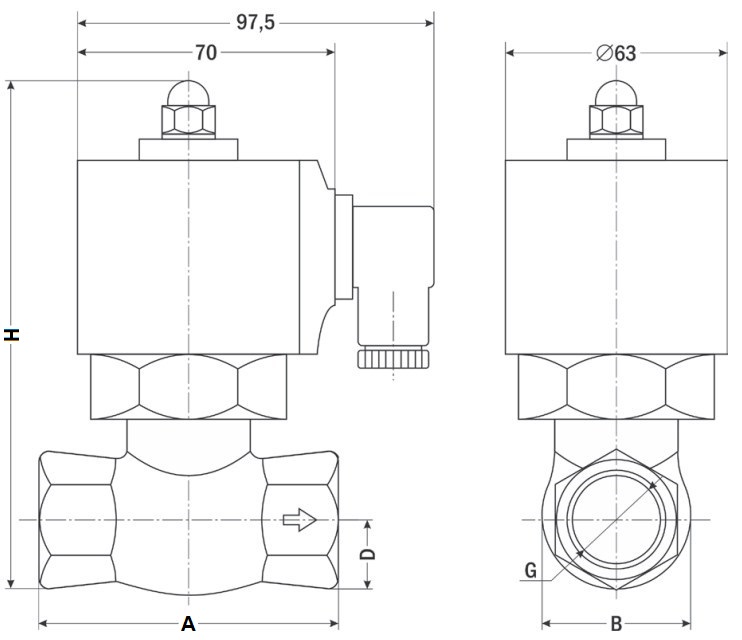

 Габаритная схема

 Полные названия клапанов, тип работы, Ду, присоединительная резьба, тип катушки, габаритные размеры и их масса

 Обратите внимание, что стоимость в данном случае указана за клапан AR-2L-15 (нормально закрытый) с Ду 15 мм. Стоимость клапанов с другими характеристиками может отличаться от приведённой.

	Руководство по эксплуатации клапана AR-2L (PDF, 484 КБ)
	Устройство и принцип действия электромагнитного (соленоидного) клапана
	Декларация о соответствии (PDF, 556 КБ)
