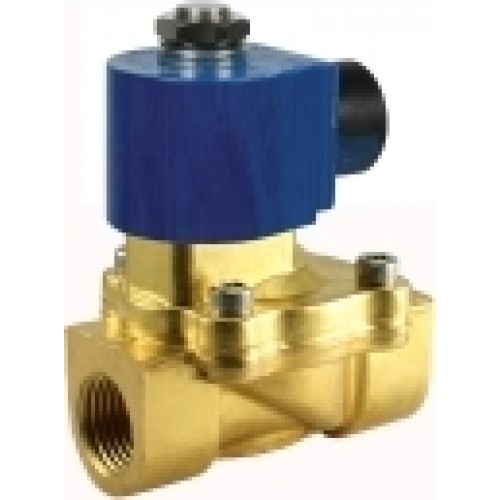

Клапан электромагнитный SG5547, нормально закрытый

 Электромагнитные клапаны (отсечные) предназначены для автоматического управления (открытие, закрытие) потоками воздуха, нейтральных газов, воды, светлых нефтепродуктов и других сред, неагрессивных к латуни, совместимых с используемыми материалами уплотнений и мембраны.

 Клапан непрямого действия (пилотный), требует минимального давления на входе. Конструкция клапана обеспечивает низкое энергопотребление, примерно в 10 раз меньшее по сравнению с другими пилотными клапанами.

 Технические характеристики

• Тип клапана: нормально-закрытый (Н.З.), непрямого действия (пилотный)
• Материал мембраны: NBR – рабочая среда: вода, нефтепродукты, дизельное топливо. Рабочая температура от -10 до +90°C.
• Материал корпуса клапана: латунь
• Материал штока, плунжера, пружины: нержавеющая сталь
• Температура окружающей среды: до +65°С
• ΔP: 0,5-9 бар
• Рабочее давление (Ру): 16 бар
• Тип катушки: EC
• Питание катушки: =12 В или =24 В
• Мощность: 1,4 Вт
• Электрическое присоединение: кабельный вывод 1 м
• Класс защиты: IP65
• Условный проход (Ду), мм: 10, 15, 20, 25
• Резьба присоединительная, соответственно Ду: G 3/8", 1/2", 3/4", 1"

  Габаритная схема

 Полные названия клапанов, тип работы, Ду, присоединительная резьба, тип катушки, габаритные размеры и их масса

 Обратите внимание, что стоимость в данном случае указана за клапан SG55474 (нормально закрытый) с Ду 15 мм. Стоимость клапанов с другими характеристиками может отличаться от приведённой.

	Технический паспорт на клапан SMART SG5547 (PDF, 196 КБ)
