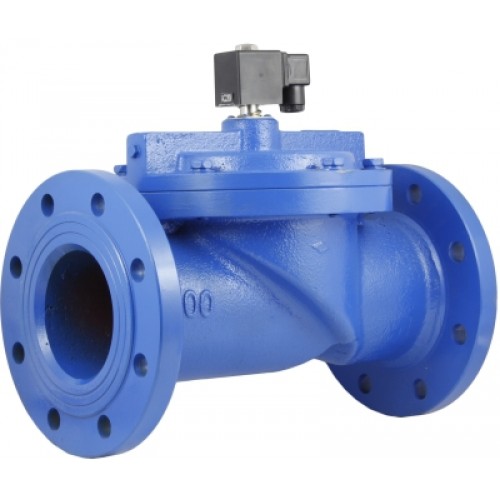

Клапан электромагнитный YCD21F, нормально закрытый

 Электромагнитные (соленоидные, отсечные) клапаны предназначены для работы в качестве запорного двухпозиционного устройства дистанционного управления потоком среды на трубопроводе. Непрерывный режим работы, управление клапаном осуществляется при подаче напряжения на клеммы катушки.

 Клапан непрямого действия (пилотный), требует минимального давления на входе.

 Технические характеристики

• Тип клапана: нормально-закрытый (Н.З.)
• Материал мембраны: EPDM – рабочая среда: воздух, нейтральные газы, растворы солей, антифриз, этиленгликоль, холодная или горячая вода и др. Рабочая температура от -10 до +120°C.
• Материалы корпуса клапана: чугун
• Максимально возможная температура окружающей среды: +55°C
• ΔP: 0,3-10 бар
• Рабочее давление (Ру): 10 бар
• Тип катушки: S21H, IP65 (Ду 65...100 мм); Y51H, IP65 (Ду 125, 150 мм)
• Питание катушки: ~24 В, ~110 В, ~220 В 50/60 Гц, =12 В, =24 В
• Мощность: S21H – 22 ВА (АС), 15 Вт (DC); Y51H – 88 ВА (АС), 60 Вт (DC)
• Электрическое присоединение: DIN 43650A
• Класс защиты: IP 65, допуск по напряжению ±10%
• Условный проход (Ду), мм: 65, 80, 100, 125, 150
• Присоединение: фланцевое F2½"...F6"
• Количество отверстий на фланце: 4 (Ду 65, 80 мм), 8 (Ду 100, 125, 150 мм)

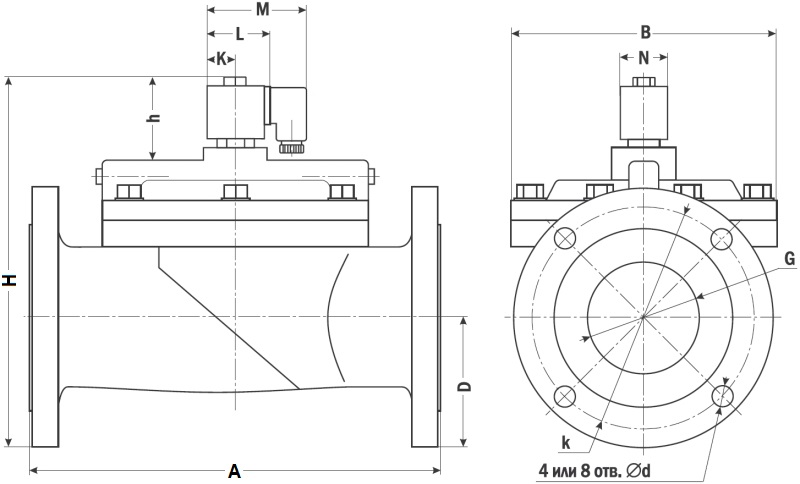

 Габаритная схема с размерами

 Полные названия клапанов, тип работы, Ду, присоединительная резьба, тип катушки, габаритные размеры и их масса

 Обратите внимание, что стоимость в данном случае указана за клапан YCD21F (нормально закрытый) с Ду 65 мм. Стоимость клапанов с другими характеристиками может отличаться от приведённой.

	Руководство по эксплуатации клапана YCD21F (PDF, 496 КБ)
	Устройство и принцип действия электромагнитного (соленоидного) клапана
	Декларация о соответствии (PDF, 556 КБ)
