Термопара ТХА-20-3-301

 Термопреобразователи серии ТХА-20-3-301, -302 предназначены для измерения температуры газовых сред в обжиговых печах огнеупорного производства, расплавов цветных металлов (меди, алюминия) и их сплавов, а также других расплавов, не разрушающих материал защитной оболочки.
Функциональные аналоги: ТХА-0496, 0496-01, 0496-02, 0496-03

 Технические характеристики

• Диапазон измеряемых температур: -30...+1250°С (t_ном = +1100°C)
• Материал защитной арматуры:

  - у ТХА-20-3-301: сталь 15Х25Т ø28 мм, погружаемая часть – корунд 20х10 высокоплотный с добавкой двуокиси титана по ТУ 1595-008-001881162-96 марки КВПТ. Материал головки: алюминиевый сплав. Термоэлектроды ø3,2 мм. Рабочий спай изолирован. Условное давление измеряемой среды Ру = 0,1 МПа.

  - у ТХА-20-3-302: то же, что и у ТХА-20-3-301, но чувствительный элемент из кабеля с минеральной изоляцией в оболочке из стали AISI 310 (Т10), сплав Inconel 600 ø4,5 мм.

• Характеристика (по ГОСТ 8.585-2001): ТХА (К)
• Пределы допускаемого значения отклонения ТЭДС от НСХ преобразования (ГОСТ Р 8.585-2001):
  - для К 1кл. ± 1,5°C от 0 до 375°C; ±0,004 t (*) от 375 до 1200°C
  - для К 2кл. ± 2,5°C от 0 до 333°C; ±0,0075 t (*) от 333 до 1200°C
  t (*) – значение измеряемой температуры

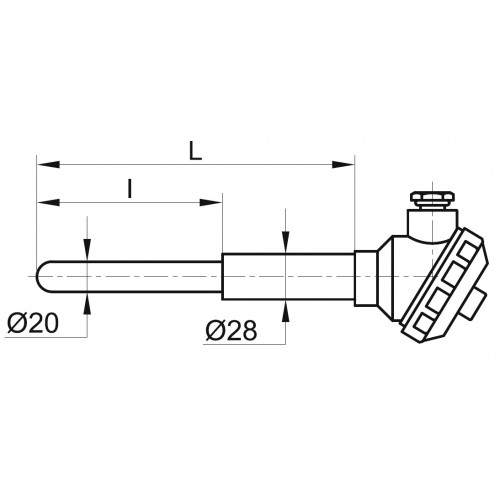

• Диаметр термопары, мм: 20 (по длине погружной части l), 28 (по длине монтажной части L)
• Длины погружной и монтажной частей, мм: 500(300; 400), 600(300; 400; 500), 800(300; 400; 500; 600), 1000(400; 500; 600; 800), 1250(900), 1600(900), 2000(900), 2500(900)

 Пример записи и обозначения датчиков при заказе

 ТХА-20-3-301-2-500(300) – 5 шт

 «ТХА-20-3-301» – тип термопреобразователя
 «2» – количество чувствительных элементов (ЧЭ): 1 или 2 (1 ЧЭ не указывается)
 «500(300)» – длины погружной (l, мм)) и монтажной (L, мм) частей термопреобразователя
 «5 шт» – количество термопреобразователей

 Комплект поставки: термопреобразователь, паспорт.
