Датчики влажности и температуры ДВТ-03.RS

Измеритель влажности и температуры микропроцессорный ДВТ-03.RS предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Основными достоинствами являются высокая точность (±2,5%) измерения, взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 100°C) диапазон температуры измерения. Датчик имеет цифровой интерфейс RS485, что позволяет использовать его в составе SCADA систем.

Особенности

Стандартный цифровой протокол связи RS 485 Modbus
Взаимозаменяемый чувствительный элемент
Дополнительная защита сенсора фильтром из пористого фторопласта
Улучшенная временная стабильность
Программа-конфигуратор содержит встроенную программу регистрации параметров в виде таблицы или графика
Количество датчиков в сети – до 247 (максимум 32 датчика на одной линии RS485)
ДВТ-03.RS не входят в Гос. реестр средств измерений. См. поверяемые датчики температуры и влажности ИВИТ-М

Измерители работают в сети RS485 по протоколу Modbus. Для конфигурирования, визуализации параметров, работы с архивами данных рекомендуется использовать программу ПАС-ДВТ. Программа предназначена для настройки параметров приборов ДВТ-03.RS и ПАС-01. Имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

Программа-конфигуратор ПАС-ДВТ постоянно совершенствуется и распространяется бесплатно.

Программа обеспечивает задание следующих параметров:

адрес прибора в сети;
скорость обмена;
тип подключенного к прибору датчика;
период опроса датчика;
параметры цифровой фильтрации;
нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
задание уставок регулирования для приборов, имеющих опцию «Р»;
задание адресов электронной почты для отправки сообщений и архива значений (для ПАС-01-Е);
включение-выключение контактов реле для приборов, имеющих опцию «Р»;
задание параметров для работы с FTP-сервером.

Технические характеристики

Параметр	Значение
Напряжение питания	(24±2) В
Диапазон измерения относительной влажности	0…98 %
Диапазон измерения температуры	-40…+50°C (Н1, У) -40…+100°C (Н2, К1, К2)
Условия эксплуатации (диапазон температуры окружающего воздуха; диапазон относительной влажности при температуре +25°C; диапазон атмосферного давления)	-40…+50°C; не более 90% (без конденсации); 86,6...106,7 кПа
Степень защиты корпуса первичного преобразователя	IP40 (Н1, Н2, К1, К2) IP43 (У)
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d=12 мм, l=160 мм (Н1, Н2) d=12 мм, l=160, 200, 300 мм (К1, К2) d=100 мм, l=100 мм (У)
Габаритные размеры вторичного преобразователя	115х65х40 мм (Н1, Н2, К1, К2, У)

Абсолютная погрешность датчика влажности ДВТ-03.RS

Измеряемая величина	Абсолютная погрешность
Относительная влажность в диапазоне 10…90%	±2,5%
Относительная влажность в диапазоне 0…10%, 90…98%	±4,0%
Температура в диапазоне 0…+90°C	±0,4°C
Температура в диапазоне -40…0°C, +90…+100°C	±0,6°C

Допускается кратковременная работа прибора при относительной влажности 98…100% без конденсации влаги.

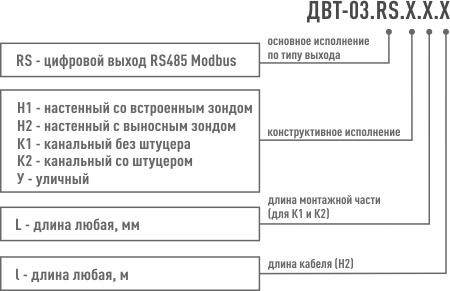

Модификации и применение

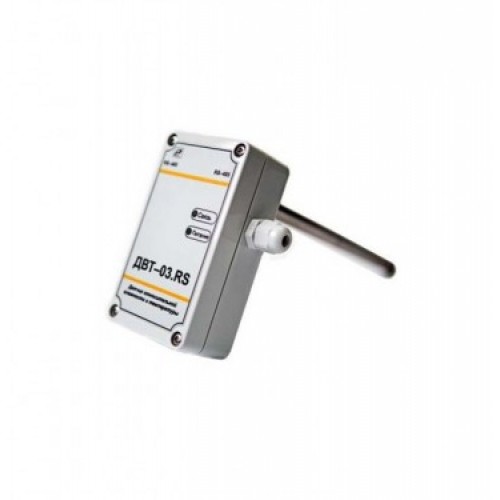

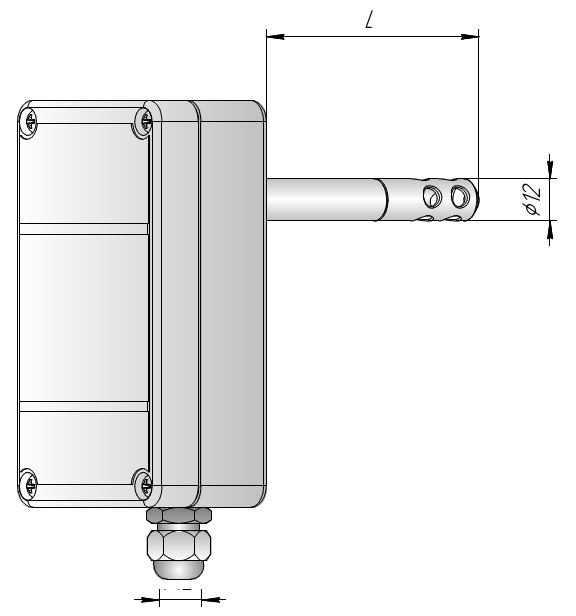

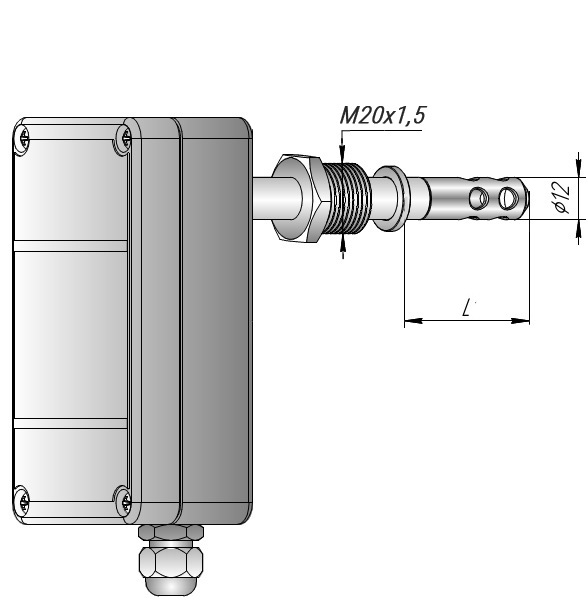

К1	К2	Канальные датчики применяют для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

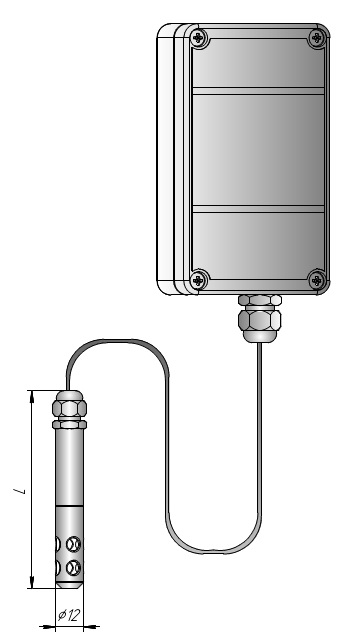

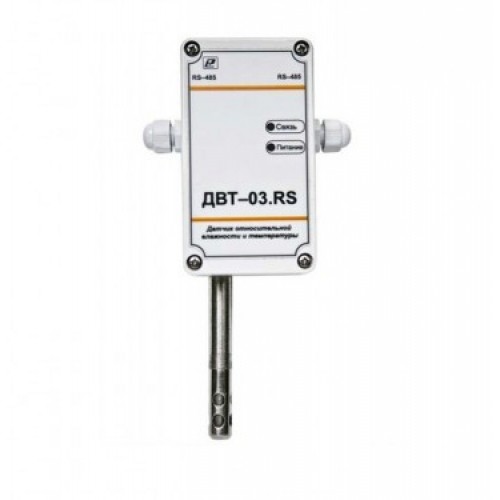

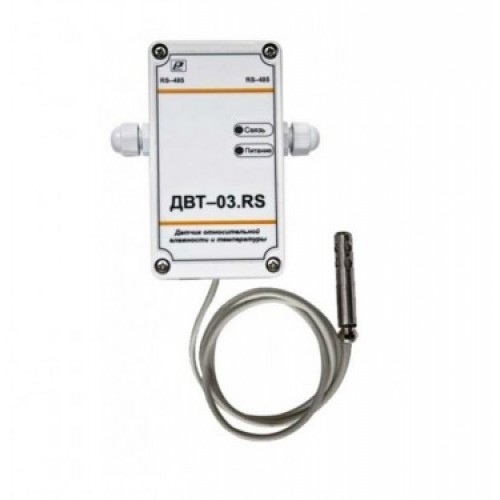

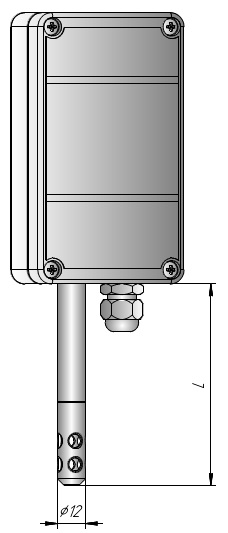

Н1	Н2	Настенные датчики применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, в процессе созревания, сушки и хранения колбас.

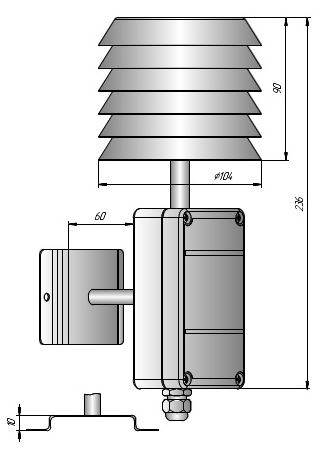

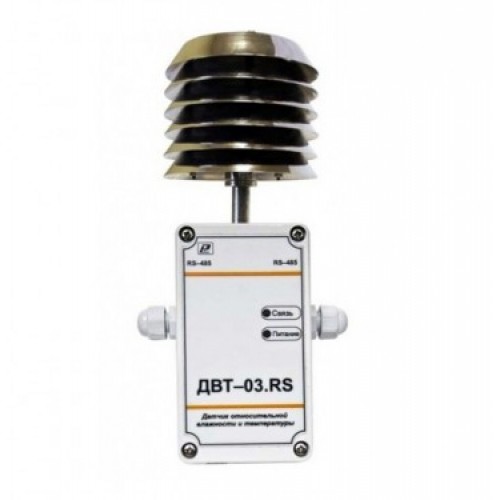

У		Уличный датчик (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений. Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком.
