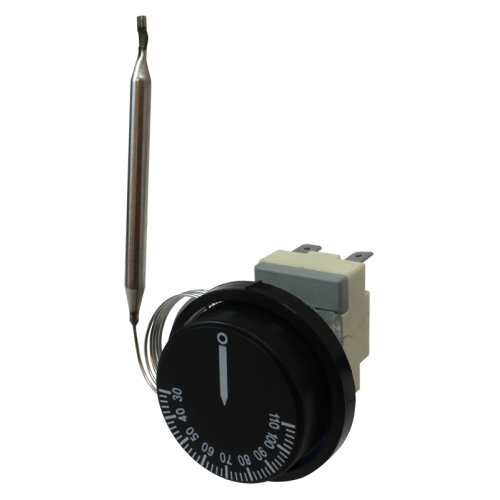

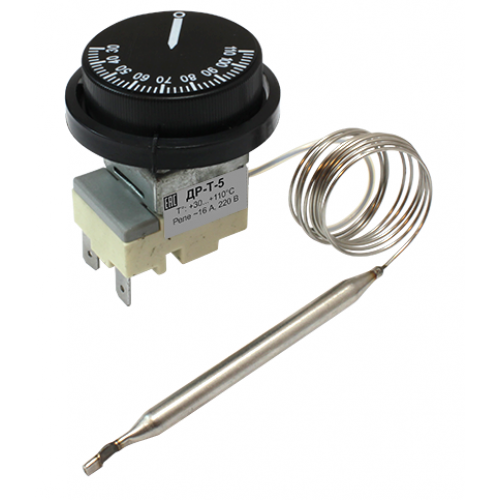

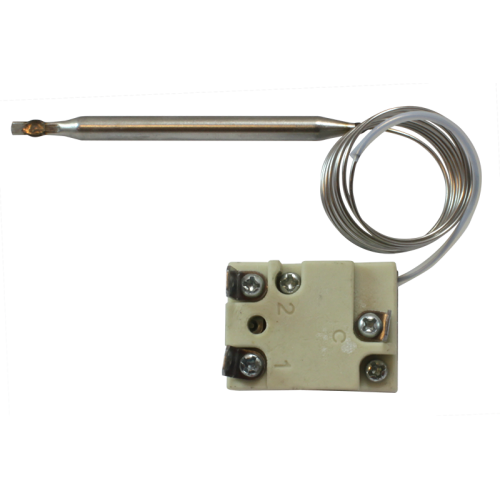

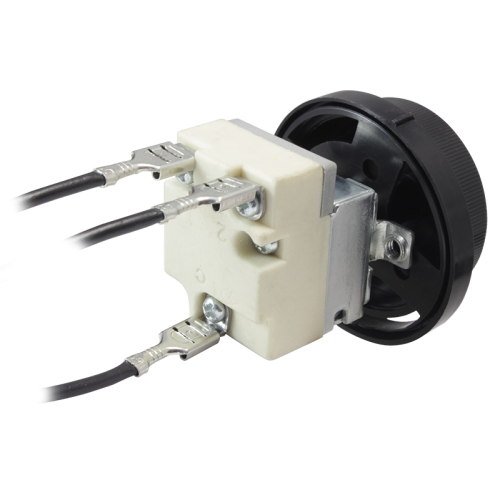

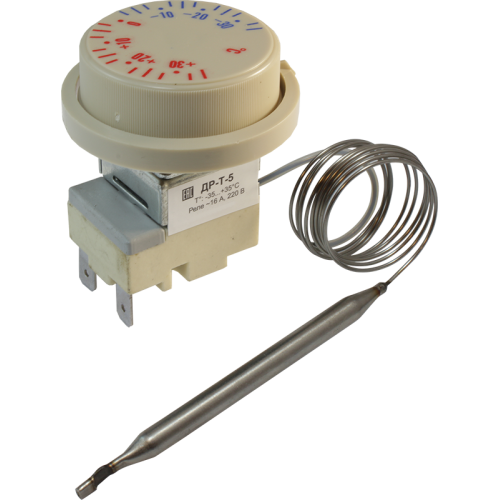

Термостат капиллярный ДР-Т-5

Прибор-температурный регулятор ДР-Т-5 предназначен для автоматического поддержания температуры жидких или газообразных сред. Может применяться вместо ТЗ2М модификаций -04, -05, -06.

Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Технические характеристики

Параметр	Значение
Диапазоны регулирования температуры	-35...+35°С	0...+40°С	+30...+85°С	+30...+110°С	+30...+230°С	+50...+320°С
Дифференциал	±5°С		±6°С		±12°С
Коммутационная способность реле	~16 (5*) А, 220 В (нагрев и охлаждение)
Механическая износостойкость	≥ 10⁵ циклов
Сопротивление контактов	≤ 50 мОм
Сопротивление изоляции при испытании напряжением 500 В	≥ 100 МОм
Монтаж	В щит
Габаритные размеры измерительного блока	62×51×51 мм
Длина капилляра (Lc)	870 мм
Длина термобаллона (Lb)	110 мм	120 мм	85 мм		60 мм	125 мм
Диаметр термобаллона (Db)	6 мм				3 мм
Вес	83 г	82 г		84 г	79 г	82 г

* для индуктивной нагрузки

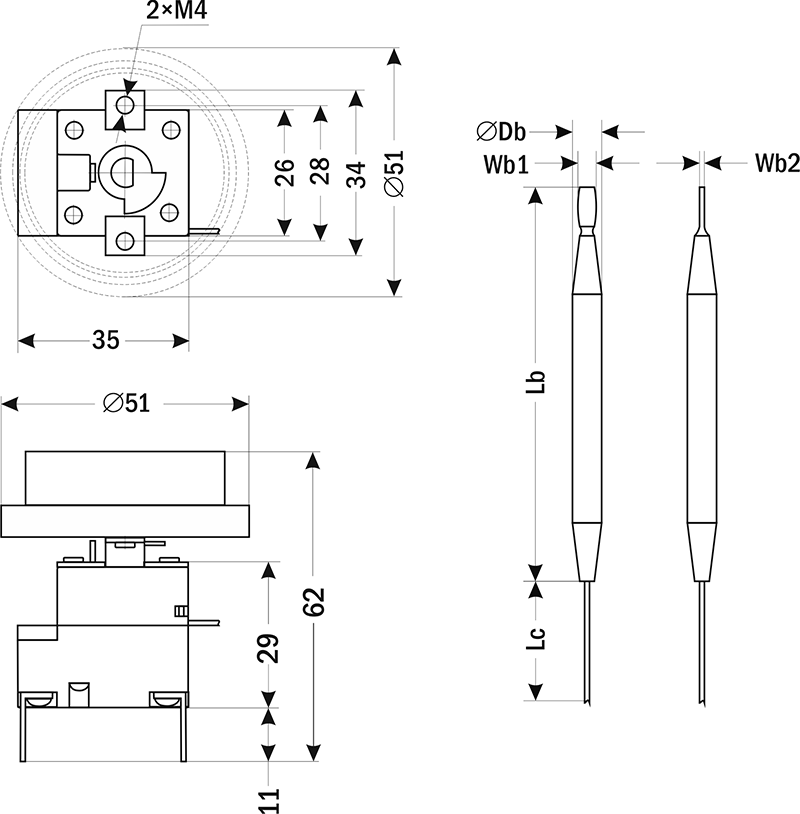

Габаритные размеры

Размер, мм	-35...+35°С	0...+40°С	+30...+85°С	+30...+110°С	+30...+230°С	+50...+320°С
Lc	870	870	870	870	870	870
Lb	110	120	85	85	60	125
Db	6	6	6	6	6	3
Wb1	3,5	3,5	4	4	3,5	2,5
Wb2	1,5	1,5	1,5	1,5	1	1
