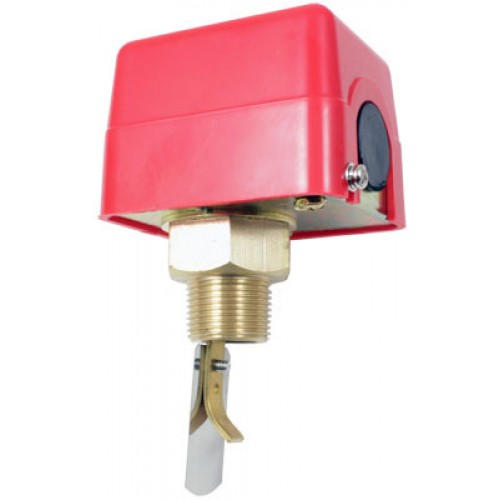

Реле потока лепестковое ДР-П-03

 Реле потока лепестковое ДР-П-03 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Приборы устанавливаются в тройник трубопровода.Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.

 Особенности

• В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
• Подстроечный винт для изменения порога срабатывания реле

 Технические характеристики

 Особенности монтажа

 Для обеспечения безупречной работы реле протока должно устанавливаться на горизонтальном трубопроводе, чтобы пластина (ламель) была вертикальна. Расстояние между трубой и прибором должно составлять не менее 55 мм, а расстояние до последующей арматуры, отводов или фитингов на трубопроводе должно составлять не меньше 5 Ду. Реле протока должно быть ориентировано так, чтобы направление стрелки на корпусе соответствовало направлению протока в трубопроводе. При наличии в среде посторонних механических включений и высокой загрязненности следует перед реле протока устанавливать фильтр механической очистки.

 Схема с размерами

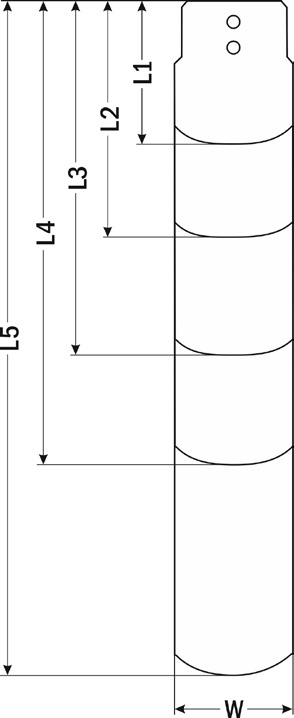

 Сменные лепестки
