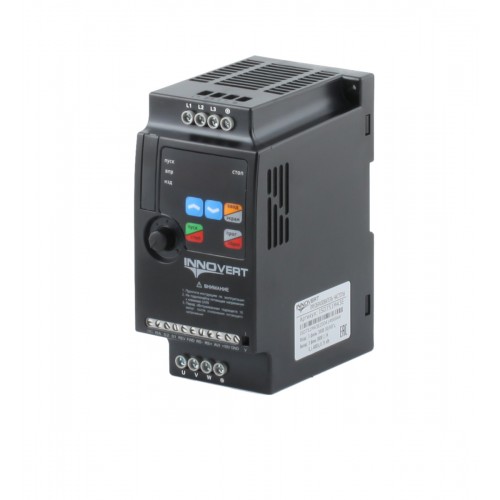

Частотные преобразователи INNOVERT ISD mini plus

Производитель: INNOVERT
Модель: INNOVERT ISD mini plus
Наличие: Ожидание 2-3 дня

Цена, от: 13,260.00 р.

Доступные варианты

* Выберите частотный преобразователь серии ISD mini plus:

Количество: - или - в закладки
сравнение

Отзывов: 0 | Написать отзыв

Описание Отзывы (0)

Преобразователи частоты универсальные INNOVERT предназначены для управления трёхфазными асинхронными электродвигателями станков, кранов, насосов, компрессоров, вентиляторов и других механизмов в разных отраслях промышленности, коммунального хозяйства, энергетики. Использование частотных преобразователей обеспечивает экономию электроэнергии и увеличение срока службы электродвигателей.

Варианты применения

Системы вентиляции и кондиционирования воздуха
Системы полива, водоснабжения и водоочистки
Конвейерные системы
Литьё пластмасс
Намоточное оборудование
Металлорежущие, деревообрабатывающие станки
Перемешивание и дозирование жидкостей и сыпучих материалов

Особенности серии ISD mini plus

Полностью русифицированы
Легко смонтировать и удобно настраивать
Широкий выбор моделей по номинальному току и мощности
Настройки можно скопировать из одного ПЧ в другой

Рабочий режим

По принципу управления скалярные – управление по U/f (линейное или квадратичное, компенсация скольжения)
Диапазон регулирования с поддержанием номинального момента до 1:10

Надежность

Перегрузочная способность: 150% Iн в течение 60 с
Позволяет работать с двигателями большей номинальной мощности при лёгкой нагрузке

Технические характеристики

Параметр	Значение
Входное, выходное напряжение/мощность подключаемого электродвигателя	Вход ~220В 50-60 Гц 1 фаза, выход ~220В 3 фазы 0,09-3,7 кВт Вход ~380В 3 фазы 50-60 Гц, выход ~380В 3 фазы 0,25-110 кВт
Выходная частота	0,1…999,9 Гц
Количество дискретных входов	4 (до 37 кВт), 6 (от 45 кВт)
Аналоговые входы	один аналоговый вход с переключателем 4-20мА / 0-10В (до 37 кВт) один аналоговый вход 4-20мА + один аналоговый вход 0-10В (от 45 кВт)
Встроенный источник питания	10 В, 20 мА
Встроенный таймер	0…999 с
Транзисторные выходы	нет (до 37 кВт) один транзисторный выход 48В, 50мА (от 45 кВт)
Релейные выходы	один релейный выход с инверсией NO или NC (до 37 кВт, выбирается при настройке) один релейный выход NO/NC перекидной контакт 250В 1А, 30VDC 1A (от 45 кВт)
Аналоговые выходы	нет (до 37 кВт), один аналоговый выход 0-10В (от 45 кВт)
Силовой ключ для тормозного резистора	нет
Встроенный датчик температуры	нет
Панель управления	несъёмная (выносная клавиатура – опция)
Степень пылевлагозащиты	IP20

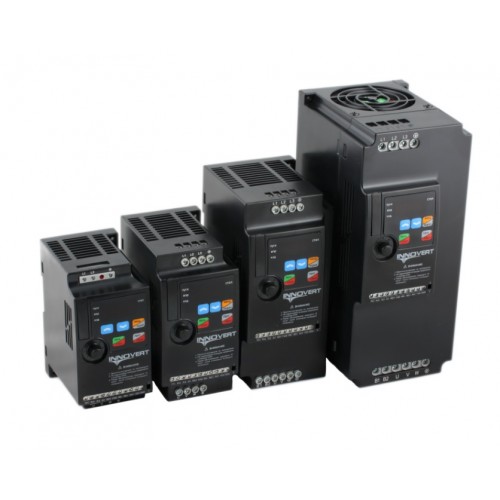

Размеры и тип корпуса	4 типа по размерам Монтаж: на din-рейку или на монтажную панель (до 5 кВт), только на монтажную панель (более 5 кВт)

Фунцкии

Регулирование скорости, задаваемой аналоговыми сигналами, цифровыми сигналами или ручкой потенциометра на лицевой панели
15 предустановленных скоростей
4 различных варианта времён разгона и торможения
Реверсирование
Защита двигателя от перегрузки по току, напряжению
Температурный контроль транзисторного модуля
Торможение постоянным током
Электронный потенциометр (MOP: подавая сигнал на один из двух выбранных входов можно регулировать выходную частоту)
PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
PLC режим управления скоростью (управление скоростью вращения по заданной программе)
Порт RS485, протокол Modbus (ASCI и RTU)

Габаритные размеры

Модель	Тип корпуса	W	H	D	A	B	Ød	Масса, кг
ISD091M21E~ISD152M21E	1	68	132	102	120	57	4,5	0,6
ISD222M21E	2	72	142	112	130	61	4,5	0,9
ISD251M43E~ISD222M43E	2	72	142	112	130	61	4,5	0,9
ISD302M43E~ISD552M43E	3	85	180	116	167	72	4,5	1,48
ISD752M43E, ISD113M43E	4	106	240	153	230	96	4,5	2,56

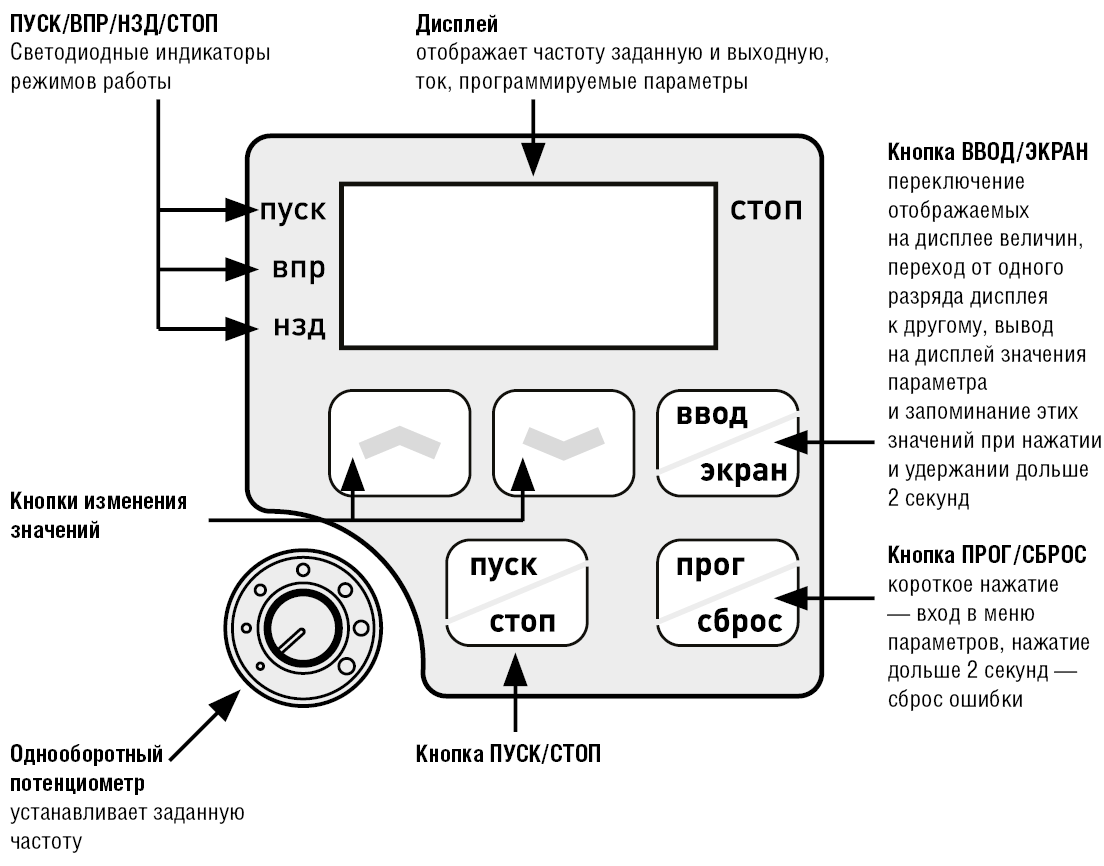

Для удобства управления и настройки имеется встроенная лицевая панель с клавиатурой и дисплеем:

Дополнительные принадлежности

Внешняя клавиатура дублирует лицевую панель. Разъём для подключения внешней клавиатуры расположен слева от лицевой панели.

Внешний потенциометр для задания частоты.

Программное обеспечение Innocontrol.

Работает со всеми сериями INNOVERT, включая ITD. Доступно под Windows, Linux, MacOS.

ПО обеспечивает:

удаленное управление и контроль преобразователей INNOVERT;
копирование настроек из одного ПЧ в другой.

Обозначение для заказа ISD mini

ISD	152	M	2	1	E
Тип преобразователя	Обозначение мощности преобразователя, вычисляемой в Вт, первые две цифры – множитель, третья цифра – количество нулей (в данном случае 1500 Вт)	Аппаратные средства преобразователя: M – mini	Входное напряжение: 2 – 220В, 4 – 380В	Количество фаз напряжения питания преобразователя	Вариант программного обеспечения: E – расширенный

	Инструкция по эксплуатации ЧП INNOVERT ISD mini plus (PDF, 5,36 МБ)
	Опросный лист для подбора преобразователя частоты INNOVERT (PDF, 156 КБ)

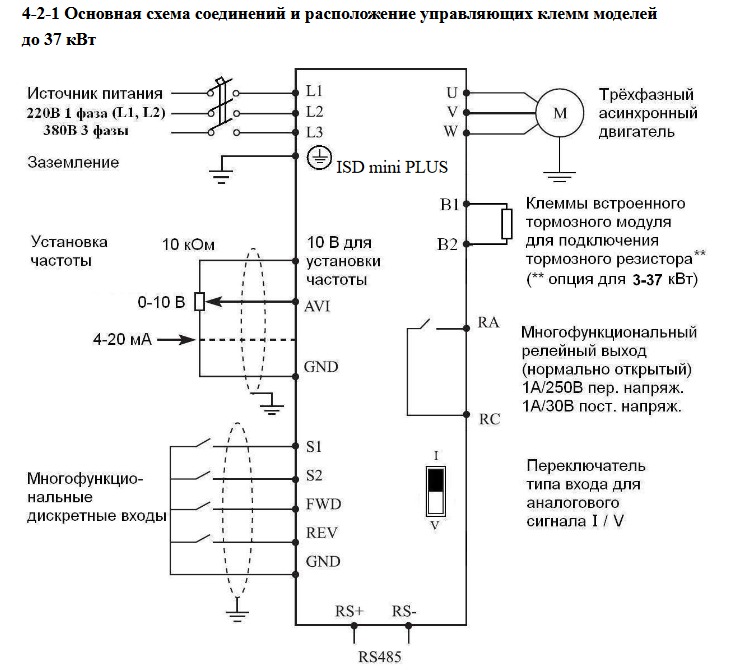

	Электрическая схема соединений моделей 0,09-37 кВт (JPEG, 96 КБ)

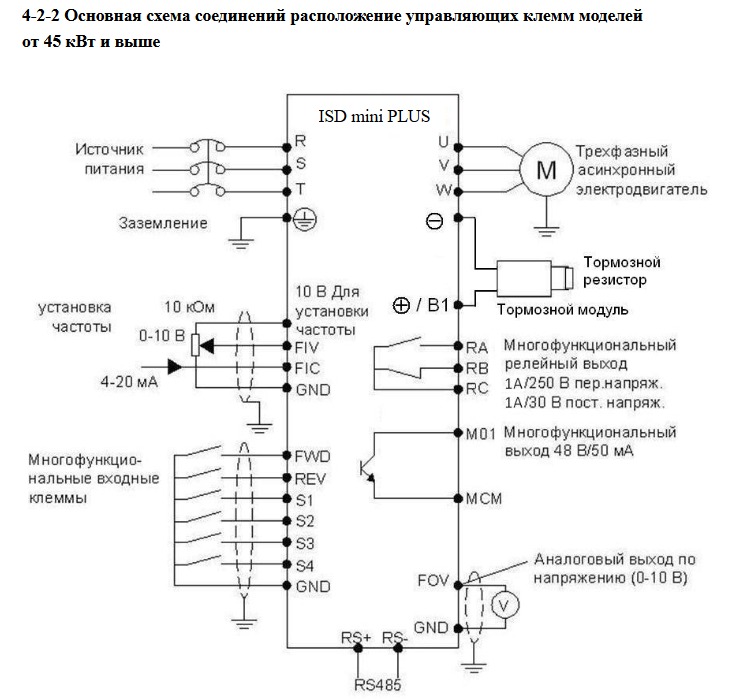

	Электрическая схема соединений моделей 45-110 кВт (JPEG, 96 КБ)
	Принцип работы частотного преобразователя, подбор, общая схема
