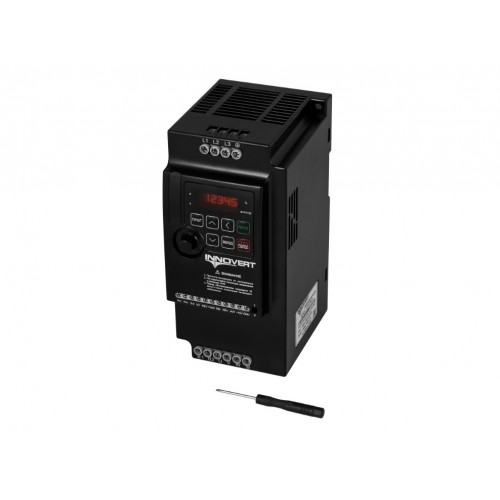

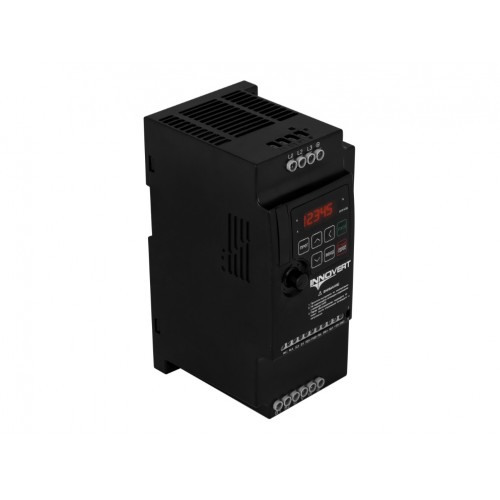

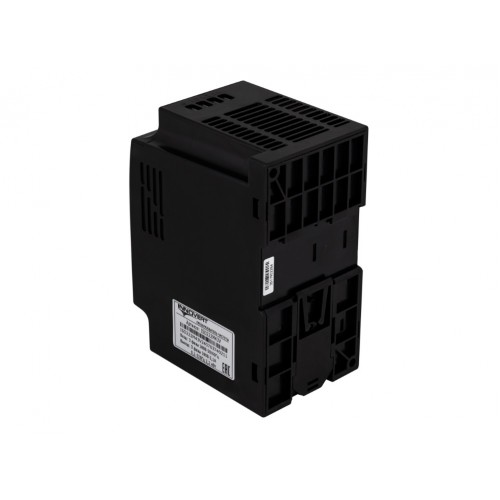

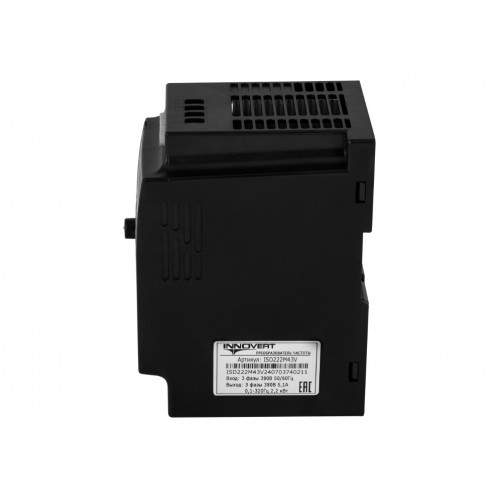

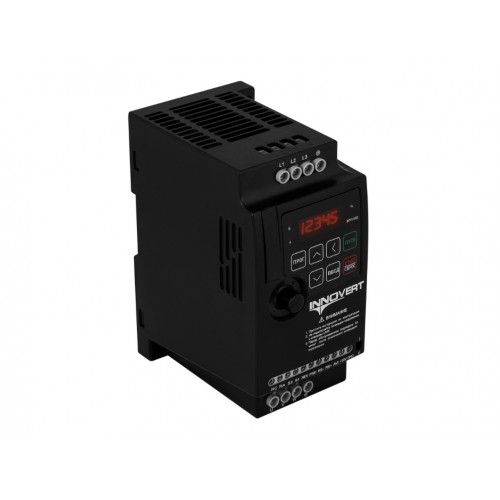

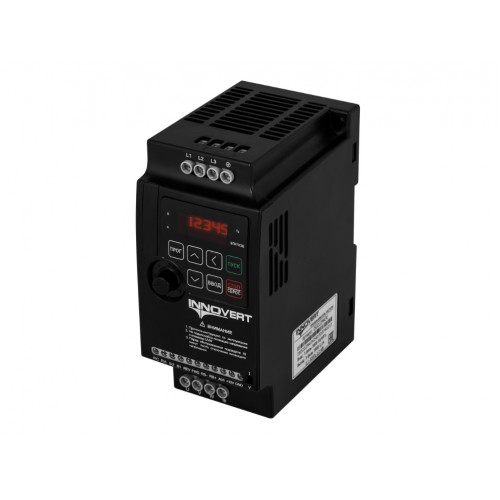

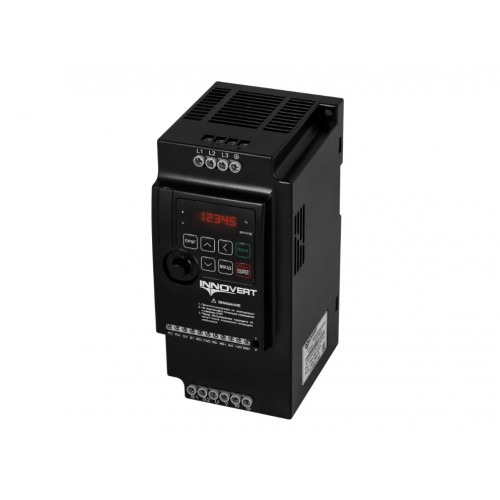

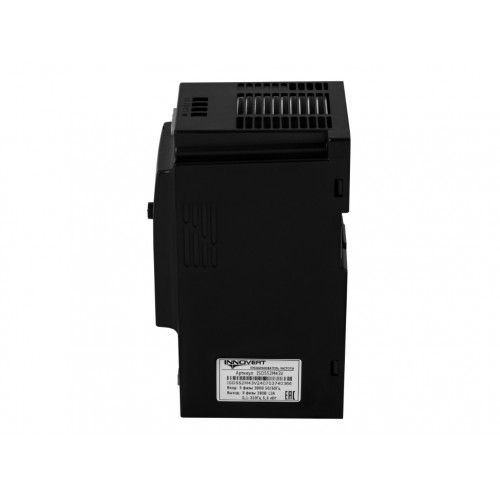

Частотные преобразователи INNOVERT ISD mini N

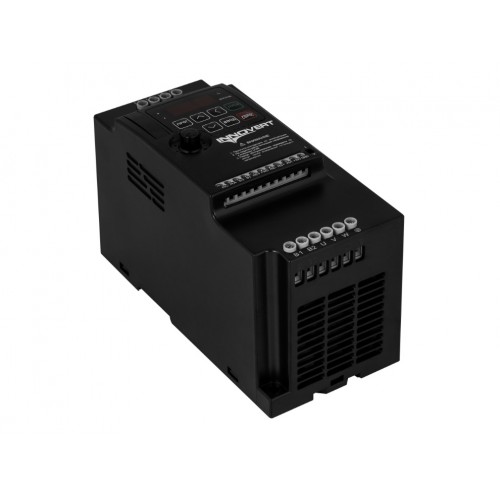

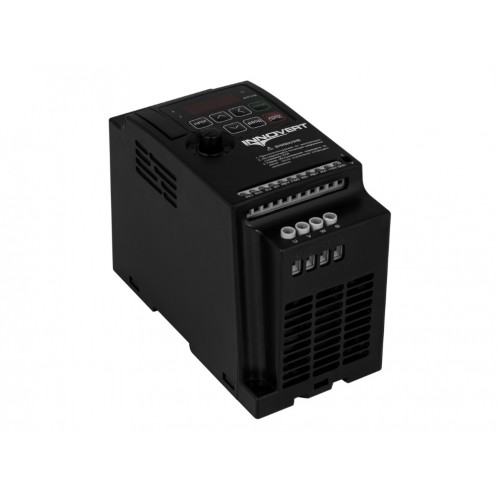

Частотные преобразователи INNOVERT ISD mini N

Производитель: INNOVERT
Модель: INNOVERT ISD mini N
Наличие: Ожидание 2-3 дня

Цена, от: 17,950.00 р.

Доступные варианты

* Выберите частотный преобразователь серии ISD mini N:

Количество: - или - в закладки
сравнение

Отзывов: 0 | Написать отзыв

Описание Отзывы (0)

Преобразователи частоты универсальные INNOVERT ISD mini предназначены для управления трёхфазными асинхронными электродвигателями станков, кранов, насосов, компрессоров, вентиляторов и других механизмов в разных отраслях промышленности, коммунального хозяйства, энергетики. Использование частотных преобразователей обеспечивает экономию электроэнергии и увеличение срока службы электрических двигателей.

У серии ISD mini N есть векторный режим без обратной связи. Это даёт возможность точнее регулировать скорость в области малых частот (менее 1 Гц), быстрее реагировать на изменение нагрузки на валу двигателя. В результате обмотки двигателя меньше нагреваются, и, соответственно, срок службы двигателя увеличивается.

Удобно применять частотные преобразователи ISD mini N там, где требуется выйти на номинальный момент при низких скоростях вращения. Это могут быть, например:

конвейеры пищевых производств;
мешалки и центрифуги;
намоточное оборудование,
куттеры и мясорубки.

Надежность

Перегрузочная способность: 120% Iн в течение 60 с
Позволяет работать с двигателями большей номинальной мощности при лёгкой нагрузке

Технические характеристики

Параметр	Значение
Входное, выходное напряжение/мощность подключаемого электродвигателя	Вход ~220В 50-60 Гц 1 фаза, выход ~220В 3 фазы 0,25-3,7 кВт Вход ~380В 3 фазы 50-60 Гц, выход ~380В 3 фазы 0,4-37 кВт
Выходная частота	0…320 Гц
Количество дискретных входов	4
Аналоговые входы	один аналоговый вход с переключателем 4-20 мА / 0-10В
Встроенный источник питания	10 В, 20 мА
Транзисторные выходы	нет
Релейные выходы	один релейный выход с инверсией NO или NC (до 37 кВт, выбирается при настройке) один релейный выход NO/NC перекидной контакт 250В 1А, 30VDC 1A (от 45 кВт)
Аналоговые выходы	нет
Силовой ключ для тормозного резистора	нет
Встроенный датчик температуры	да
Панель управления	несъёмная (выносная клавиатура – опция)
Степень пылевлагозащиты	IP20

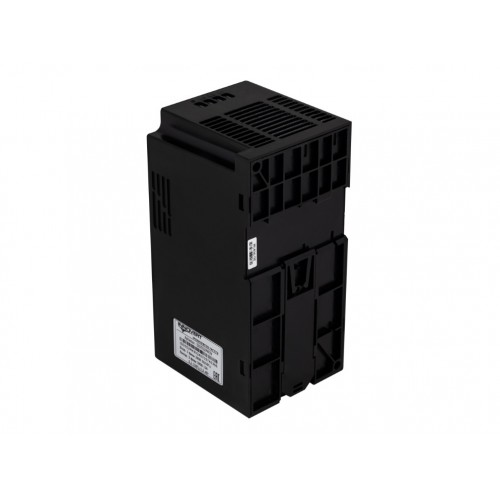

Размеры и тип корпуса	5 типов по размерам Монтаж: на din-рейку или на монтажную панель (до 5,5 кВт), только на монтажную панель (более 5,5 кВт)

При эксплуатации преобразователя в пыльных и влажных помещениях необходимо поместить преобразователь в электрошкаф с требуемой степенью защиты. При работе преобразователь нагревается, поэтому в шкафу должна быть обеспечена охлаждающая вентиляция.

Функции

Преобразование напряжение-частота: задание точки изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам
Регулировка момента: увеличение тока двигателя используется для увеличения момента в зависимости от условий нагрузки
Регулирование скорости, задаваемой аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
16 предустановленных скоростей
4 различных варианта времён разгона и торможения в диапазоне 0…6500 с
Реверсирование
Защита двигателя от перегрузки по току, повышенному и пониженному напряжению
Температурный контроль транзисторного модуля
Торможение постоянным током
Электронный потенциометр (MOP: подавая сигнал на один из двух выбранных входов можно регулировать выходную частоту)
PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
ПЛК режим управления скоростью (управление скоростью вращения по заданной программе);
Порт RS485, протокол Modbus (ASCII и RTU).

Габаритные размеры

Модель	Тип корпуса	W	H	D	A	B	Ød	Масса, кг
ISD251M21V-ISD152M21V	1	72	142	112,2	130	61	4,5	0,9
ISD401M43V-ISD222M43V	1	72	142	112,2	130	61	4,5	0,9
ISD222M21V, ISD372M21V	2	85	180	116	167	72	4,5	1,5
ISD302M43V-ISD552M43V	2	85	180	116	167	72	4,5	1,5
ISD752M43V, ISD113M43V	3	106	240	153	230	96	4,5	2,6
ISD153V43V-ISD223M43V	4	151	332	167	318	137	7	5,0
ISD303M43V, ISD373M43V	5	217	400	201	385	202	7	17

Сходства и различия серии INNOVERT ISD mini N и INNOVERT ISD mini Plus

Сходства:

одинаковые диапазоны входных и выходных напряжений;
тот же ряд мощностей по моделям;
сочетания входов и выходов одинаковые;
модели до 5,5 кВт могут крепиться на Din-рейку.

Различия:

1) Рабочие режимы: у серии ISD mini N есть векторный режим без обратной связи и улучшенный скалярный режим – точнее регулировки в области малых скоростей.

Режим	Диапазон регулирования
Скалярный	1 : 10 (5 – 50 Гц)
Улучшенный скалярный	1 : 50 (1 – 50 Гц)
Векторный без обратной связи	1 : 100 (0,5 – 50 Гц)

2) есть функция автонастройки на электродвигатель (у ISD mini Plus отсутствует);

3) ISD mini N измеряют токи в обмотках электродвигателя (ISD mini Plus определяют расчётным путём). Благодаря этой особенности ПЧ серии ISD mini N обеспечивают защиту от коротких замыканий на выходе, в том числе замыкания фазы на землю, межфазного замыкания;

4) вентилятор охлаждения включается по встроенному термореле, в то время как у ISD mini Plus он работает постоянно;

5) на панели управления 7 кнопок, при этом «ПРОГ», «ВВОД», «ПУСК» и «СТОП/СБРОС»вынесены на отдельные кнопки;

6) дисплей 5-разрядный, есть отдельные светодиоды для подсветки единиц измерения (Гц, А, В, %, В*А, об/мин);

7) максимальная скорость передачи данных по сети Modbus 115 200 бит/с;

8) имеется специальный противопожарный режим: при замыкании определённого дискретного входа ПЧ включается на максимальные обороты и не реагирует на сообщения об ошибках. Этот режим применяется для управления вентиляторами дымоудаления.

Программное обеспечение Innocontrol.

Работает со всеми сериями INNOVERT, включая ITD. Доступно под Windows, Linux, MacOS.

ПО обеспечивает:

удаленное управление и контроль преобразователей INNOVERT;
копирование настроек из одного ПЧ в другой.

Обозначение для заказа ISD mini N

ISD	752	M	4	3	V
Тип преобразователя	Обозначение мощности преобразователя, вычисляемой в Вт, первые две цифры – множитель, третья цифра – количество нулей (в данном случае 752 означает 7500 Вт)	Аппаратные средства преобразователя: M – mini	Входное напряжение: 2 – 220В, 4 – 380В	Количество фаз напряжения питания преобразователя	Вариант программного обеспечения: V – расширенный

	Инструкция по эксплуатации ЧП INNOVERT ISD mini N (PDF, 2,20 МБ)
	Краткая инструкция по эксплуатации ЧП INNOVERT ISD mini N (PDF, 1,55 МБ)
	Опросный лист для подбора преобразователя частоты INNOVERT (PDF, 156 КБ)

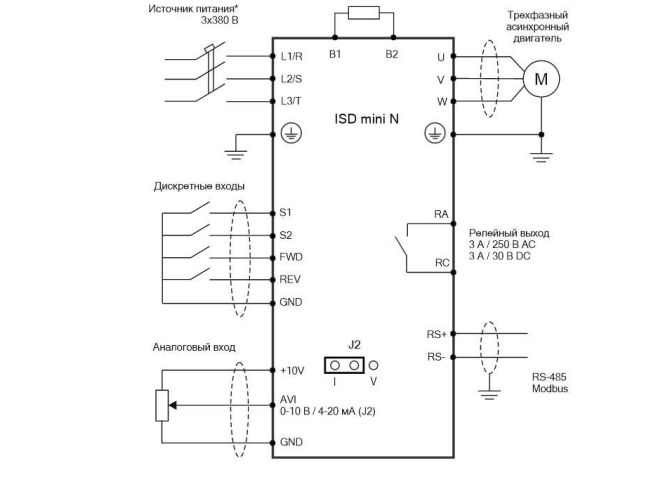

	Электрическая схема соединений (JPEG, 72 КБ)
