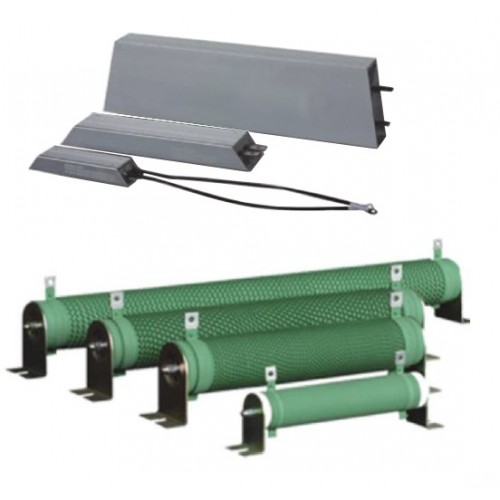

Тормозные модули и тормозные резисторы для частотных преобразователей

Тормозные модули и тормозные резисторы для частотных преобразователей

Модель: Модули и резисторы
Наличие: Предзаказ
Цена, от: 1,500.00 р.

Доступные варианты


* Выберите тормозной резистор:

Количество:     - или -   в закладки
сравнение

 Тормозные резисторы защищают преобразователь частоты от перенапряжения, когда двигатель работает в генераторном режиме. Они поглощают электрическую энергию от двигателя, превращая её в тепловую.

Модели тормозных резисторов

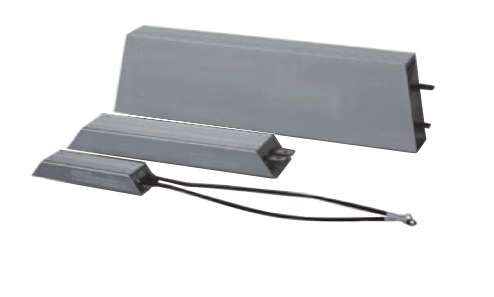

ZC-BR-80W – ZC-BR-1500W

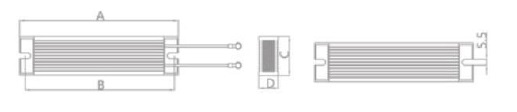

 Рис. 1

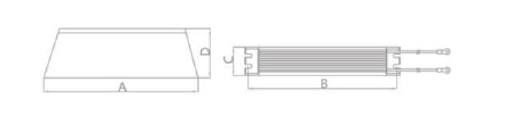

 Рис. 2

Модель Рисунок Мощность, Вт Сопротивление, Ом Размеры, мм
A B C D
ZC-BR-80W 1 80 200, 750 140 127 40 20
ZC-BR-100W 100 200 165 152 40 20
ZC-BR-300W 300 70, 200, 250, 400 215 202 60 30
ZC-BR-400W 400 150 265 252 60 30
ZC-BR-500W 500 100 335 322 60 30
ZC-BR-1000W 2 1000 50, 75 400 387 50 107
ZC-BR-1500W 1500 40 485 472 50 107



ZC-BR-2000W

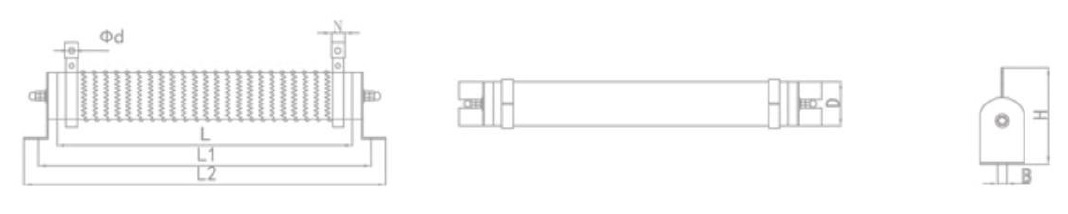

 Рис. 3

Модель Рисунок Мощность, Вт Сопротивление, Ом Размеры, мм
L L1 L2 D B H N Ød
ZC-BR-2000W 3 2000 64 510 544 560 60 8,5 127 16 6
ZC-BR-2500W 2500 16, 32, 64 600 636 652 60 8,5 127 16 6



 Подключение тормозного резистора к ПЧ INNOVERT ISD


 Подключение внешнего тормозного модуля к ПЧ INNOVERT IBD

 Таблица подбора тормозных резисторов

Модель ПЧ Модель резистора Количество, схема подключения Общее сопротивление, Ом Тормозной транзистор Тормозной момент (продолжительность включения 10%) Мощность двигателя, кВт
 IBD401U21B  ZC-BR-80W-200 1 200 Встроен 125 0,4
IBD751U21B ZC-BR-100W-200 200 Встроен 125 0,75
IBD152U21B ZC-BR-300W-200 100 Встроен 125 1,5
IBD222U21B ZC-BR-300W-70 70 Встроен 125 2,2
IBD751U43B ZC-BR-80W-750 750 Встроен 125 0,75
IBD152U43B ZC-BR-300W-400 400 Встроен 125 1,5
IBD222U43B ZC-BR-300W-250 250 Встроен 125 2,2
IBD372U43B ZC-BR-400W-150 150 Встроен 125 3,7
IBD552U43B ZC-BR-500W-100 100 Встроен 125 5,5
IBD752U43B ZC-BR-1000W-75 75 Встроен 125 7,5
IBD113U43B ZC-BR-1000W-50 50 Встроен 125 11
IBD153U43B ZC-BR-1500W-40 40 Встроен 125 15
IBD183U43B ZC-BR-2500W-64 2 параллельно 32 Встроен 125 18,5
IBD223U43B ZC-BR-2500W-64 2 параллельно 32 Встроен 125 22
IBD303U43B ZC-BR-2500W-64 3 параллельно 20 Встроен 125 30
IBD373U43B ZC-BR-2500W-64 4 параллельно 16 ZC-BU-45 125 37
IBD453U43B ZC-BR-2000W-64 4 параллельно 16 ZC-BU-45 125 45
IBD553U43B ZC-BR-2000W-64 6 параллельно 10 ZC-BU-55 125 55
IBD753U43B ZC-BR-2500W-16 4×(2 последовательно) параллельно 8 ZC-BU-75 125 75
IBD903U43B ZC-BR-2500W-24 6×(2 последовательно) параллельно 8 ZC-BU-90 125 90
IBD114U43B ZC-BR-2500W-32 8×(2 последовательно) параллельно 8 ZC-BU-110 125 110
IBD134U43B ZC-BR-2500W-16 8×(2 последовательно) параллельно 4 ZC-BU-132 125 132
IBD164U43B ZC-BR-2500W-16 8×(2 последовательно) параллельно 4 ZC-BU-160 100 160
