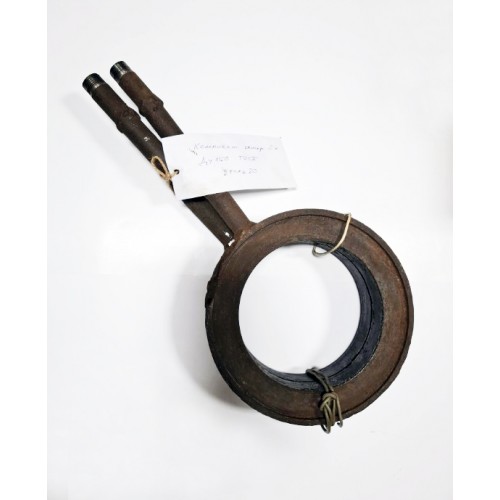

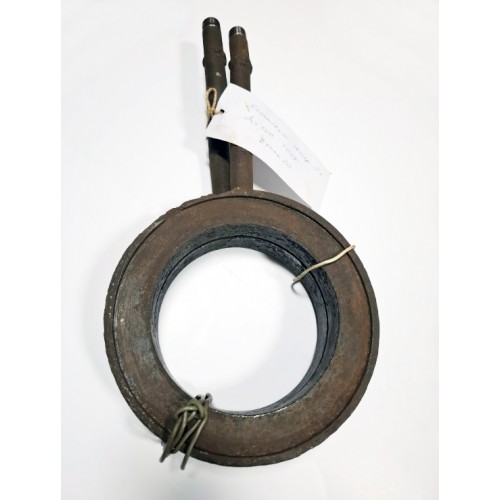

Комплект камер ДКС-1-150 (б/у)

 Диафрагменные сужающие устройства (СУ) предназначены для измерения расхода воды, водяного пара, включая насыщенный, газовых сред, включая воздух, природный газ, другие газы. Расход определяется на основе измерения перепада давления на диафрагме.

 СУ изготавливаются на основе ГОСТ 26969-86, ГОСТ 8.586-2005 и методических указаний РД 50-411-83.



 В зависимости от особенностей изготовления СУ могут применяться для коммерческих и технологических измерений или только для технологических.

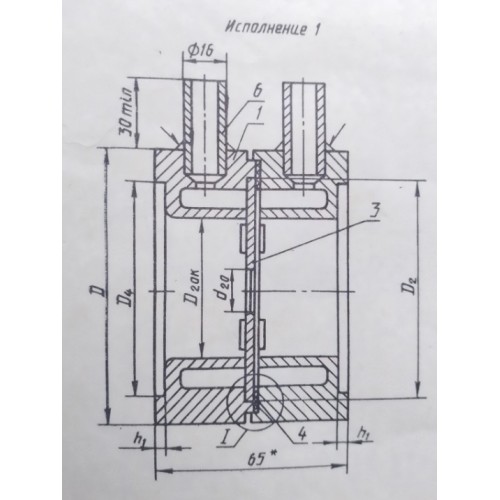

 Основой СУ являются две камеры («плюсовая» и «минусовая»), между которыми помещён измерительный диск из нержавеющей стали, в, частности, из стали 12Х18Н10Т. В каждой камере имеются отверстия для установки штуцеров отбора давления, которые могут быть закреплены на камерах путём приварки непосредственно при изготовлении или позже. При монтаже СУ на трубопроводе между штуцерами и датчиком-преобразователем перепада давления устанавливаются импульсные линии из труб небольшого диаметра.



 Сужающие устройства стандартные по ГОСТ 26969-86, исполнение 1 для давлений до 10 МПа. Комплекты камер СУ. Диски диафрагм поставляются по отдельному заказу.





 Технические характеристики



Ду,  мм	Д20, мм	Д20,к, мм	Д2,  мм	Е,  мм	Материал камер	Состояние	d20, мм	Remin
150	149,2÷150,6	150,6	190	3	Сталь 25	Б/у	51,5	5000



 Обозначения



Ду – внутренний диаметр трубопровода условный

Д₂₀ – внутренний диаметр входного и выходного участков трубопровода по ГОСТ 26969-86 в зависимости от действительного внутреннего диаметра камер диафрагмы

Д_20,К – действительный внутренний диаметр камер диафрагмы

Д₂ – диаметр выемки в плюсовой камере под диафрагму

Е – толщина дисков диафрагм, мм

d₂₀ – диаметр отверстия диска диафрагмы, мм
